S7-SCL简介
相对于西门子 PLC 的其它类型编程语言，S7-SCL 与计算机高级编程语言有着非常相近的特性，只要使用者接触过 PASCAL 或者 VB 编程语言，实现 S7-SCL 的快速入门是非常容易的。
S7-SCL（Structured Control Language 结构化控制语言) 具有以下特点：
- 是一种类似于PASCAL的高级编程语言
- 符合国际标准IEC 61131-3
- PLCopen基础级认证
- 适用于 S7-300 (推荐CPU314以上), S7-400,S7-1200，S7-1500， C7 and WinAC
S7-SCL 为 PLC 做了优化处理，它不仅仅具有 PLC 典型的元素（例如 输入／输出，定时器，计数器，符号表），而且具有高级语言的特性, 例如：循环， 选择，分支，数组 ，高级函数。
S7-SCL 其非常适合于如下任务：
- 复杂运算功能
- 复杂数学函数
- 数据管理
- 过程优化
S7-SCL 的安装与使用
STEP7 标准版并不包括 S7-SCL 软件包及授权，需单独购买，STEP7 Professional 版包括了S7-SCL 的软件包及授权，安装即可。在 S7 程序中，S7-SCL 块可以与其它STEP7 编程语言生成的块互相调用。S7-SCL 生成的块也可以作为库文件被其它语言引用。由于 S7-SCL 程序由 ASCII 文本构成，所以它非常容易被导入或导出。

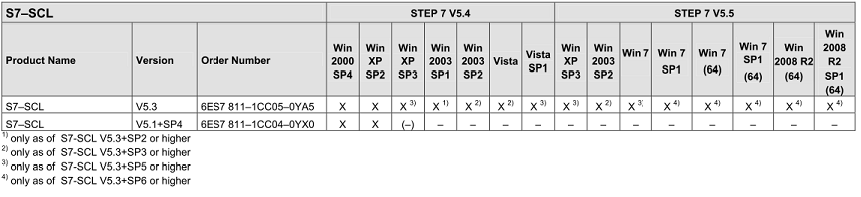

S7-SCL 软件兼容性
X表示兼容 – 表示不兼容
图1
SCL在博途软件中的适用性
TIA portal中不同型号PLC使用SCL的可行性:
博途软件本身已经集成SCL语言包。因为V11以上才支持S7-300/400，V12以上支持S7-1500，根据软件的产品发布通知总结如下:
- S7-300/400从STEP 7 Professional V11开始支持使用SCL语言
- S7-1200从STEP 7 V11 SP2开始支持使用SCL
- S7-1500从STEP 7 Professional V12开始支持使用SCL
在STEP7 V5.5以下编程软件中，更多内容请参考S7-SCL 编程语言的详尽手册
在安装 S7-SCL 软件包后，通过点击 Windows 菜单 开始->Simatic->Documentation->English 可以阅读到名为”S7-SCL for S7-300 and S7-400 “的 PDF 手册。此手册共分为 16 个章节，其详细地讲解了 S7-SCL 编程语言。一切关于 S7-SCL 使用的问题请以此手册为准。
编程组件下载：
SIMATIC S7-SCL V 5.6 for S7-300/400下载
https://www.eleok.com/thread-115181-1-1.html
S7-SCL V5.6 下载
https://www.eleok.com/thread-110686-1-1.html
S7-SCL 5.3 SP6 U1 下载
https://www.eleok.com/thread-26378-1-1.html
S7-SCL V5.3 SP4 下载
https://www.eleok.com/thread-414-1-1.html
