前言：
在学习PLC编程或程序开发过程中，如果身边没有实体PLC，又想验证程序逻辑，这时，仿真软件是不错的选择。针对AB PLC的仿真软件Studio 5000 Logix Emulate，有的同学说：不好用，功能简单，不如什么某某家仿真软件。abseMe在这里要说，其实它很强大，界面看似简单，但隐含的功能却不少。今天，本文先分享如何使用其仿真程序，在后面的，将分享更强大功能的应用。
一、Emulate使用说明
1. PLC编程软件版本是多少，仿真软件就需使用对应的版本，例：使用Studio 5000 v30编程，Emulate仿真软件就得使用v30版本；
2. 本文使用的版本为30，其向下兼容，包含有以前的版本号，如：20，21，23等，这就意味着，安装了v30版本，不需要安装低版本的仿真软件了，就可以仿真Studio 5000 v20至v30的程序。
二、Emulate仿真组态
1. 打开Emulate v30仿真软件，默认的界面如下图，0号槽为RS LINX，1号槽为计算机，这两个槽默认被占用，不能删除，其作用是用RS LINX把计算机和仿真器连接，模拟实体PLC.

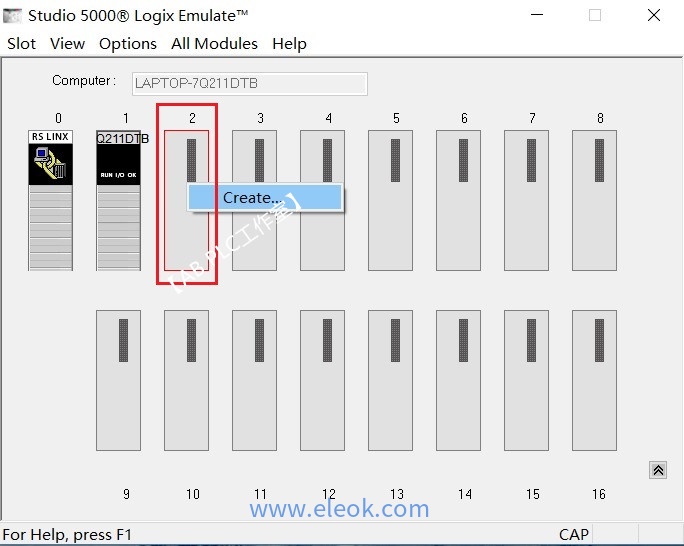

2. 在2号槽，鼠标右键，选择Ctreate.

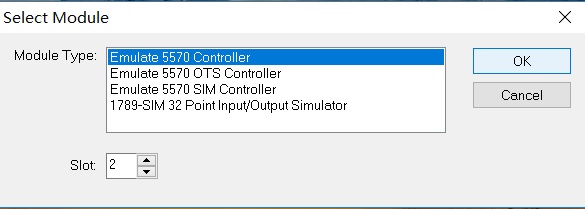

3. 选择Emulate 5570 Controller，Slot选择2，点OK.

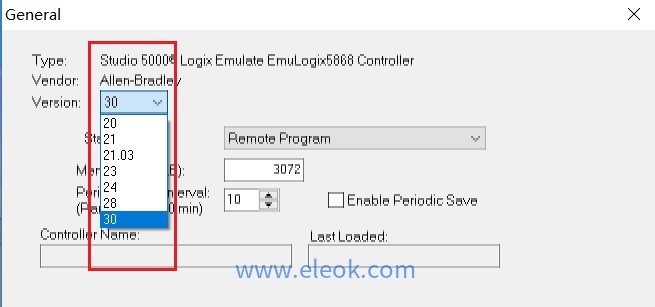

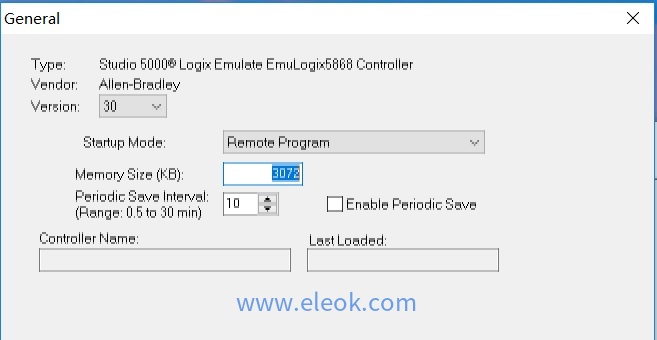

4. Version选择30，其他选项均默认，点击回车键.

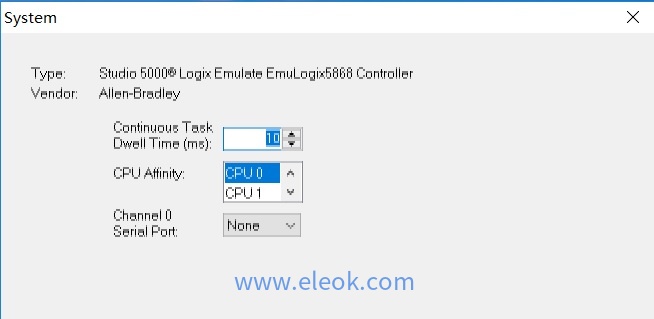

5. 选择CPU 0，其他选项均默认，点击回车键.

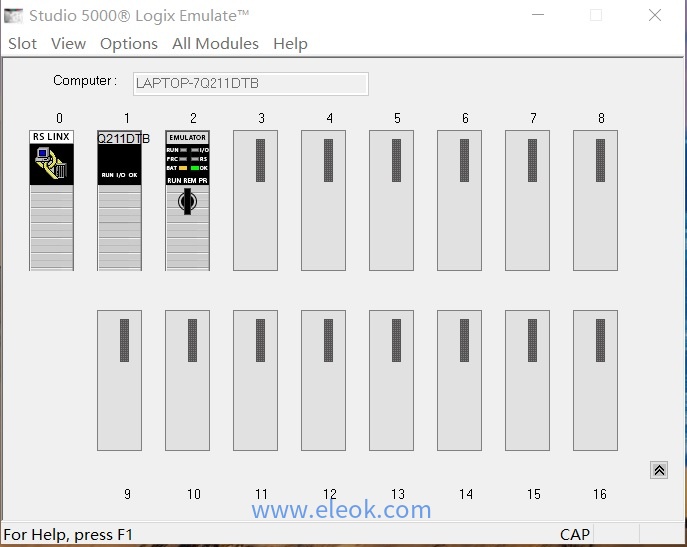

6. 这样CPU就建好了.

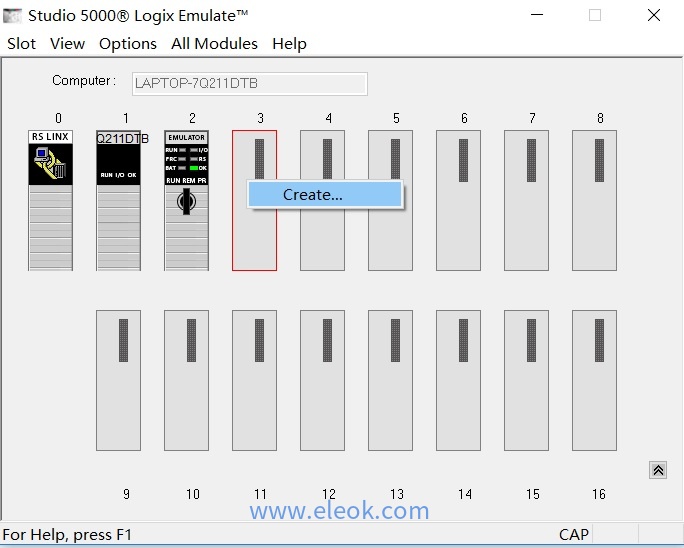

7. 在3号槽建立仿真IO模块，方法同上.

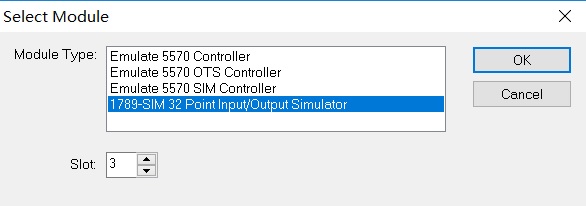

8. 选择1789-SIM 32 Point IO模块仿真器，Slot选择3，点OK.

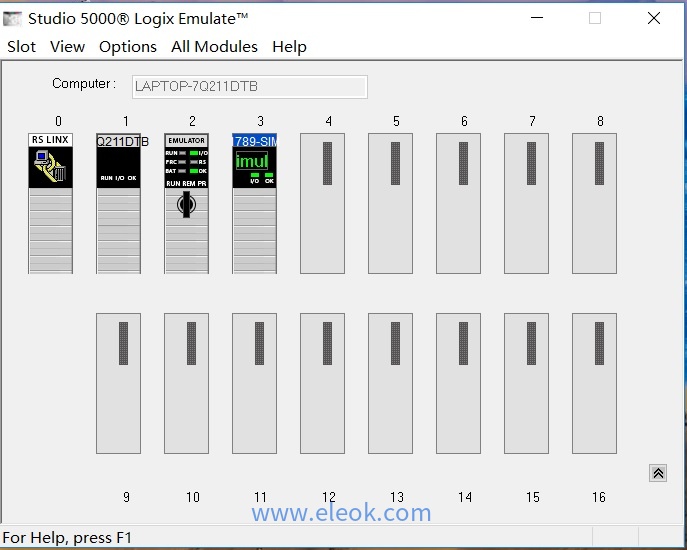

9. 其他步序同上，点击回车键进行下一步，至此，仿真器端的CPU和IO模块就建好了，见下图.
三、Studio 5000组态编程

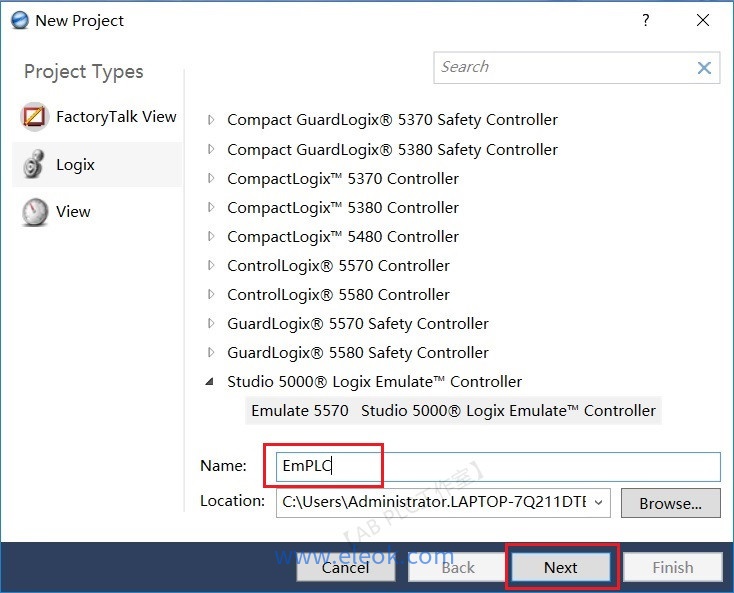

1. 打开Studio 5000编程软件，选择Emulate 5570 Controller，填写Name，点Next.

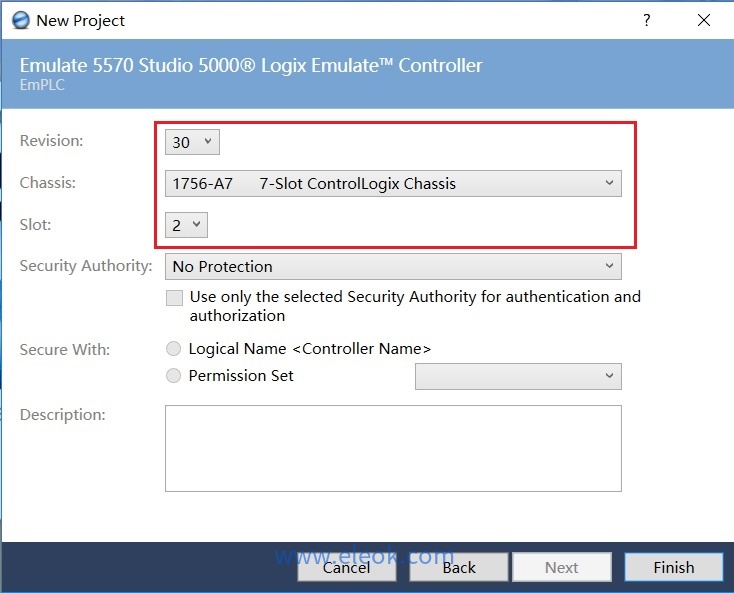

2. 版本选择30，机架选择1756-A7，也可以选择其他，Slot选择2，点完成.

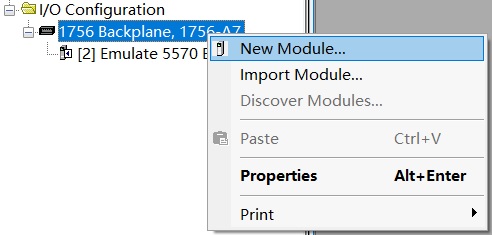

3. 在IO配置，在机架上右键，选择新建模块.

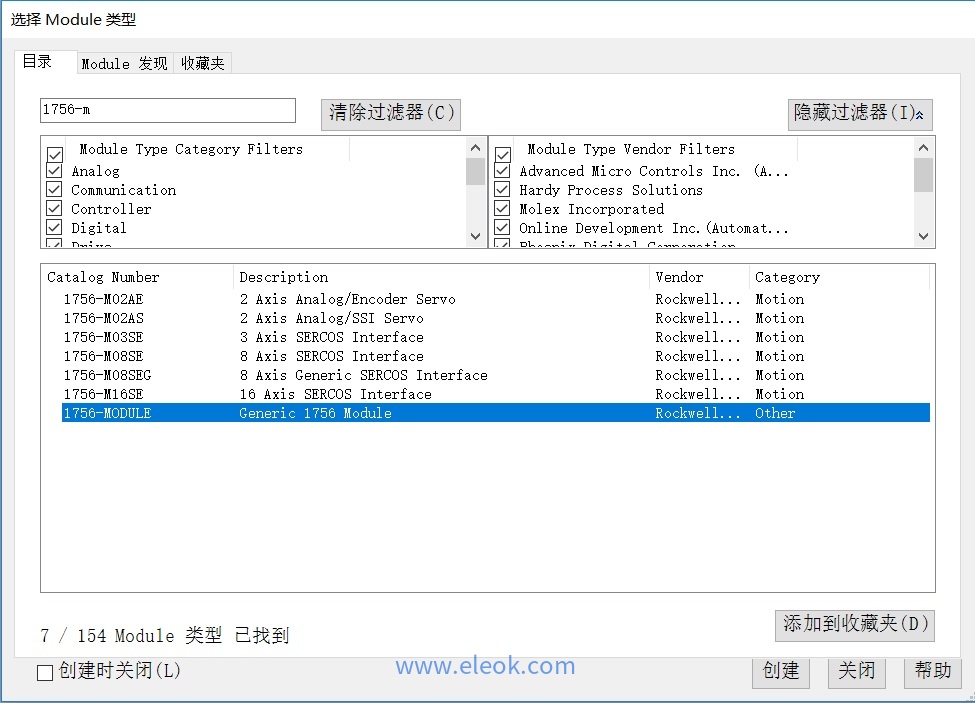

4. 选择1756-Module，点击创建

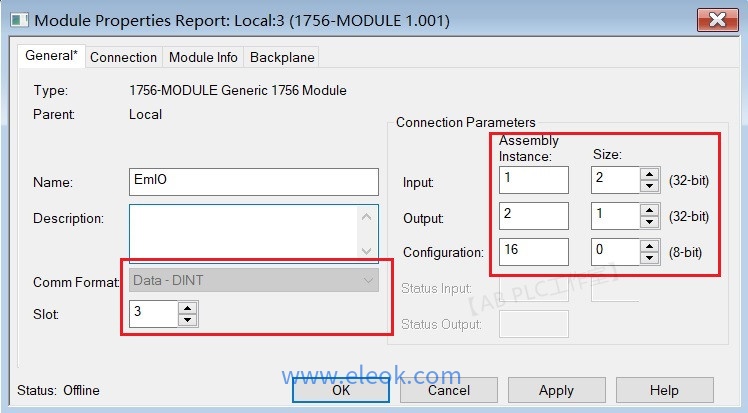

5. 本步序很重要，详细设置见下图红色方框标识，严格按此参数填写，否则无法仿真.

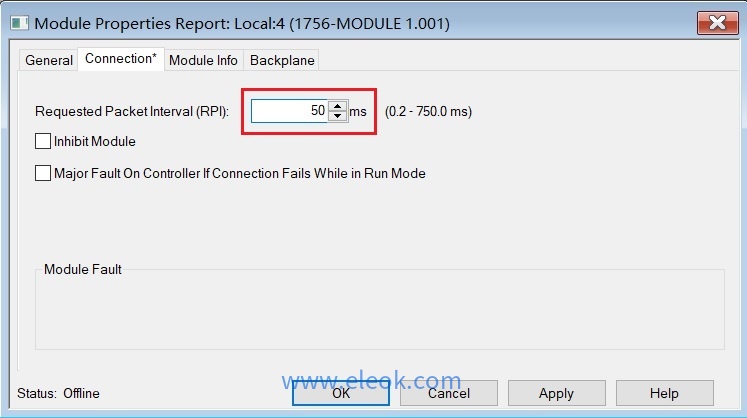

6. 本步序也很重要，RPI建议填写50ms，否则仿真不一定成功.

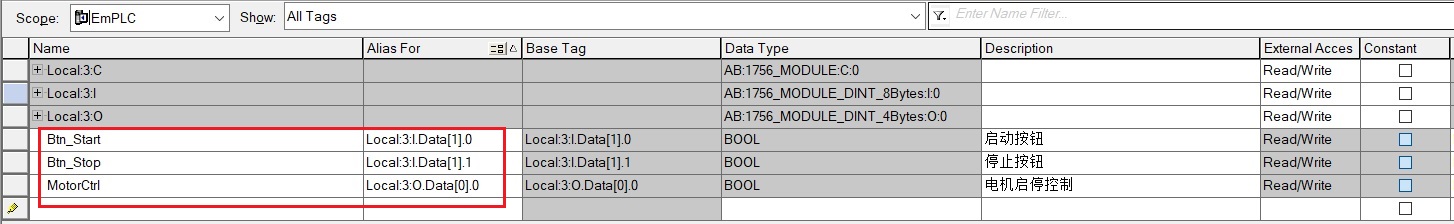

7. 在控制器标签里建立2个DI点(Btn_Start，Btn_Stop)，1个DO点(MotorCtrl)，此次用到别名标签，指向的仿真IO模块的点位.

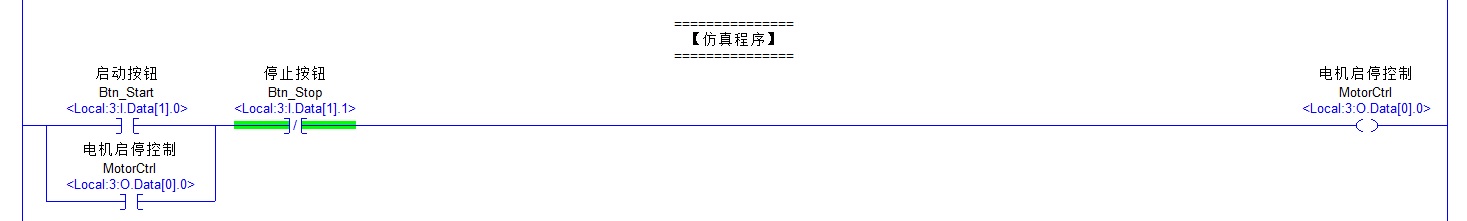

8. 在主程序里，编写一段控制电机启停的逻辑程序。
四、RSLINX建立连接

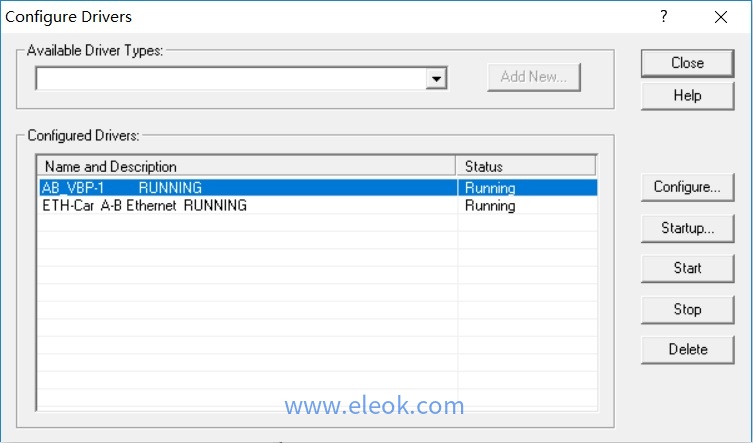

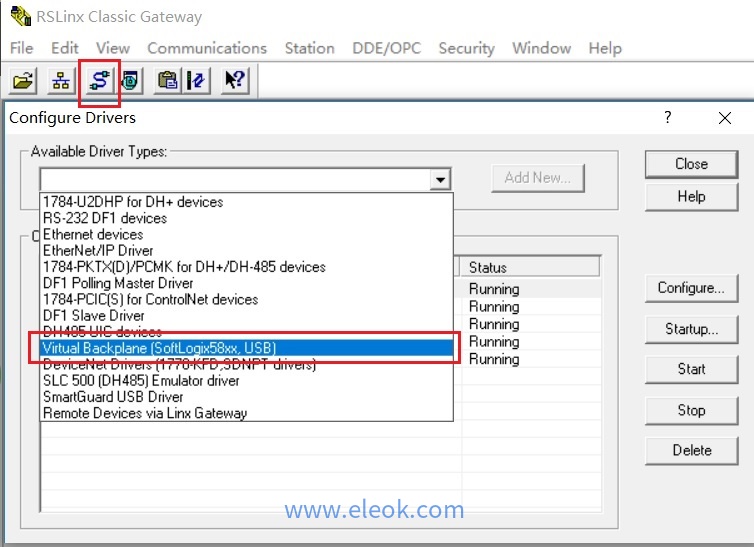

1. 点击配置，选择Vistual Backplane(SoftLogix58xx, USB)，点击Add New.
2. 输入连接的名称，这样RSLINX端的配置完成.
五、模拟仿真效果

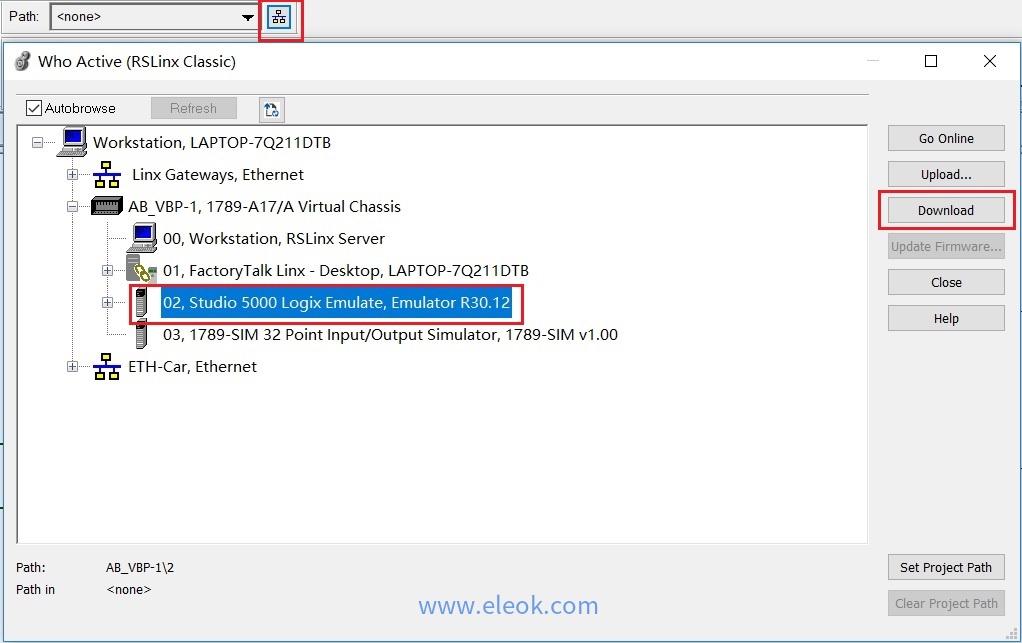

1. 下载程序到仿真器里，在Studio 5000里点击Path图标，选中RSLINX建立的仿真器路径(02，Studio 5000 Logix Emulate), 点击下载按钮，下载完成后，使CPU处于RUN状态.

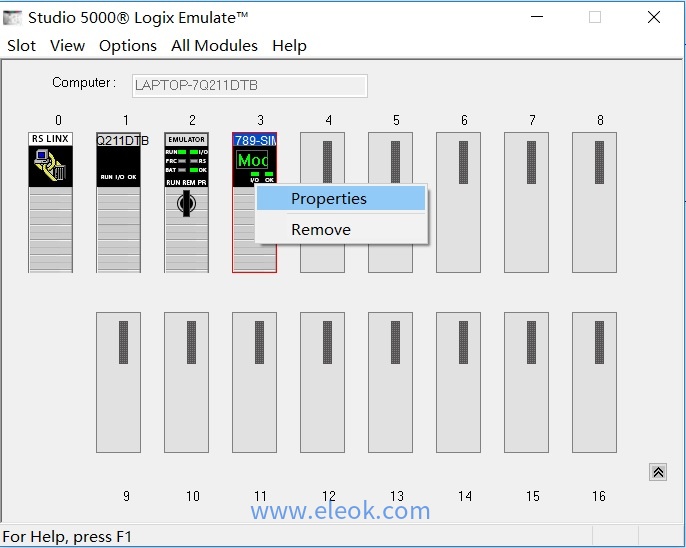

2. 回到仿真器，在3号槽模块上右键，点击Properties.

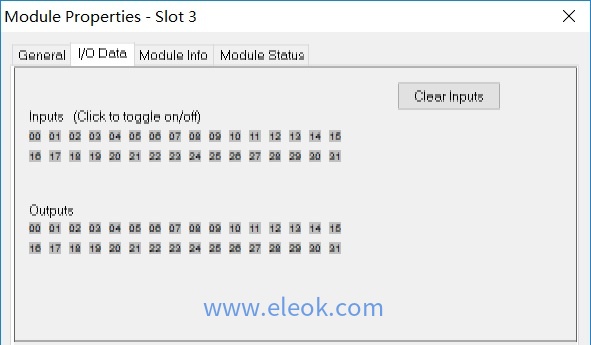

3. 在出现的界面进入I/O Data项，在这里就可以配合程序模拟IO点的动作和状态，鼠标点击就可以触发Inputs点位，点一下开启，再点一下关闭，Outputs点位只能显示.

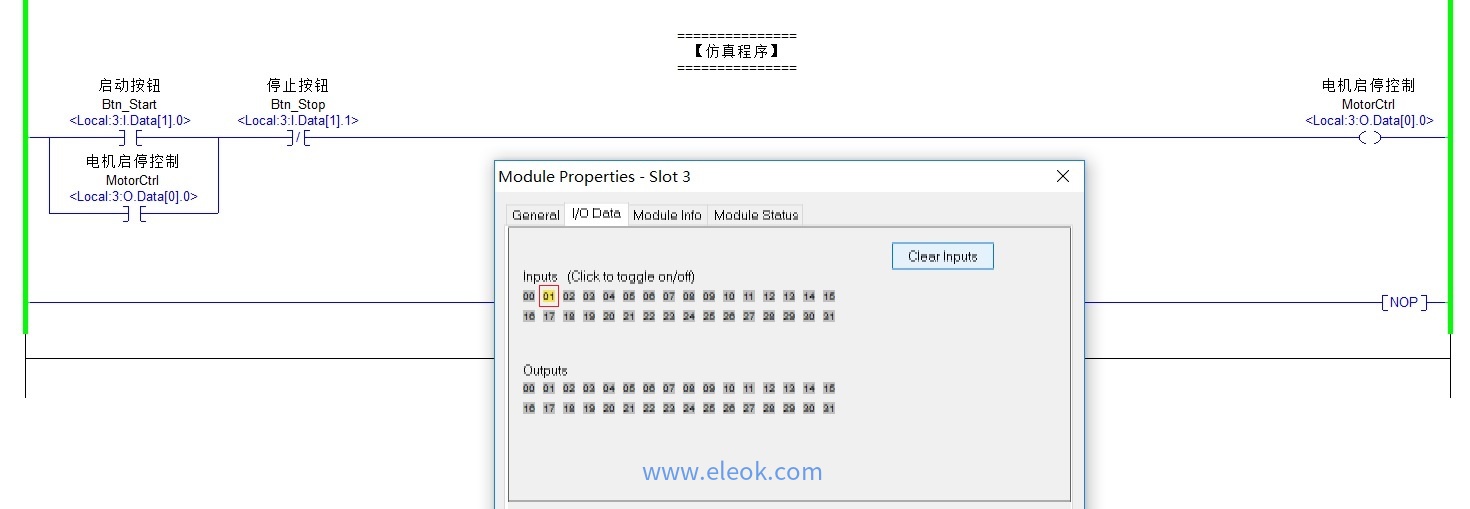

4. 现在看看仿真器配合程序模拟的效果，点击Inputs的00点位，看到程序里面的Btn_Start闭合，电机启动，仿真器里的Outputs的00点位显示黄色.
5. 点击关闭Inputs的00点位，开启01点位，看到程序里面的Btn_Start断开，Btn_Stop动作，电机停止，仿真器里的Outputs的00点位指示灯熄灭.
